Schéma zapojení elektroměr a hdo: návod bez zbytečností

§1Co si připravit předem

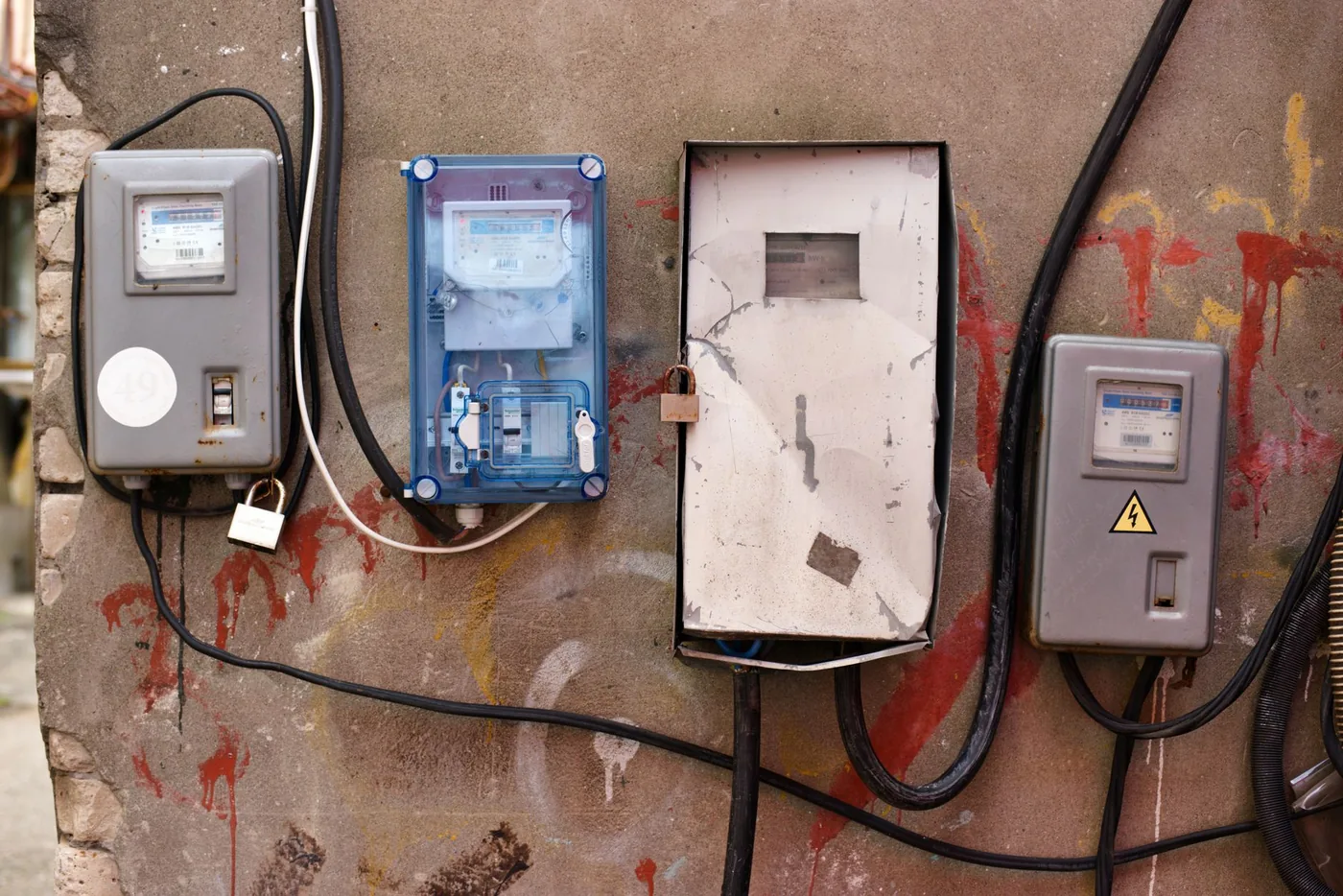

Než začnete cokoli řešit, ověřte si, o jaký typ zapojení u vás doma jde. HDO, tedy hromadné dálkové ovládání, je signál, kterým distributor energie přepíná tarify nebo spíná či vypíná vybrané okruhy, typicky ohřev vody nebo akumulační vytápění, v čase nízkého zatížení sítě. Přijímač signálu HDO bývá umístěný ve stejné skříni jako samotný elektroměr, případně v návazném domovním rozvaděči, kam vede řídicí kabel — podobně jako u zapojení elektroměrového rozvaděče, kde se řeší stejná hranice mezi zařízením distributora a domovní instalací.

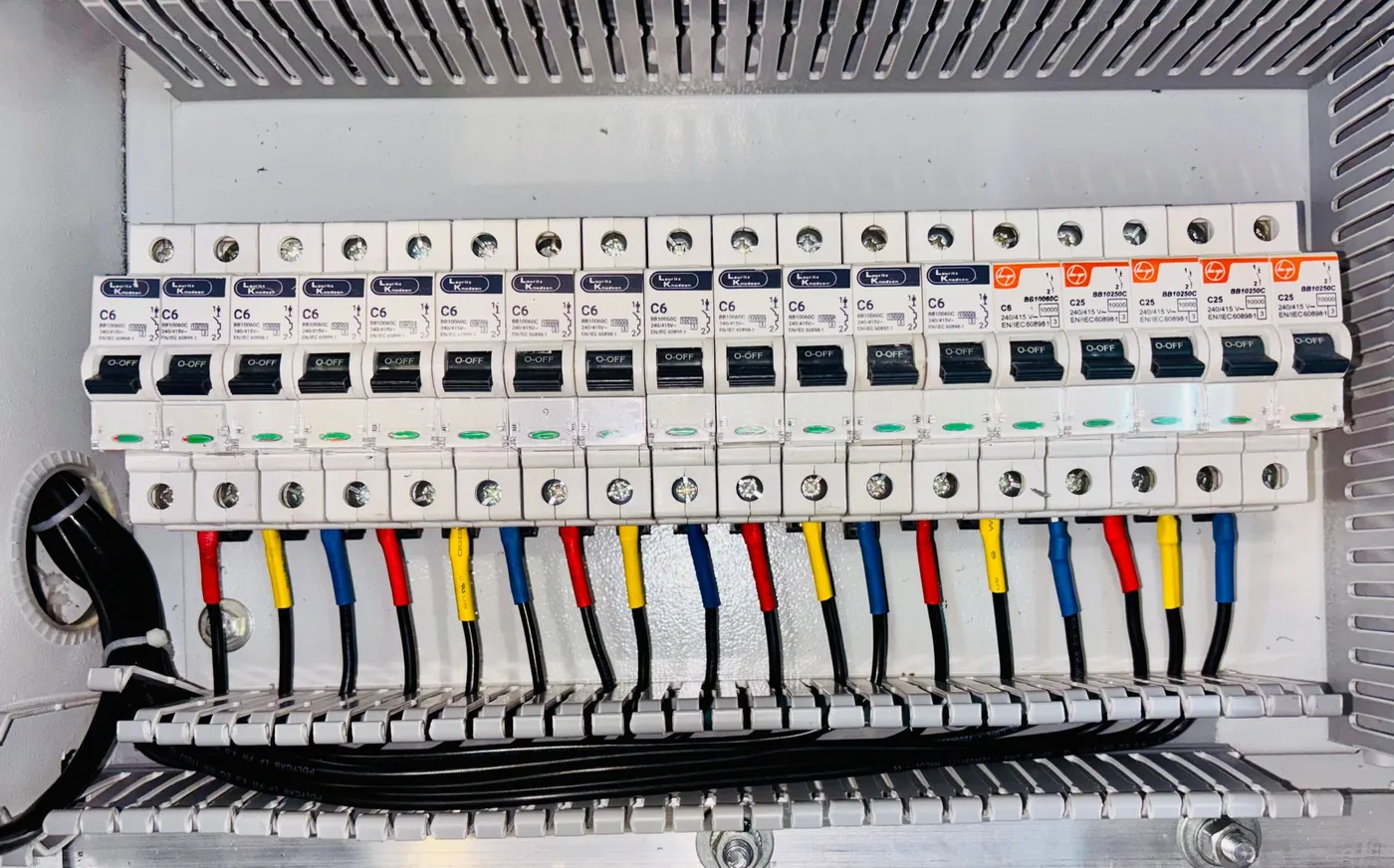

Připravte si fotografie současného stavu rozvaděče, popisky jističů a pokud existuje, i projektovou dokumentaci elektroinstalace nebo poslední revizní zprávu. Elektrikář z nich rychle vyčte, jak je systém navržený, a ušetří to čas při první návštěvě i případné druhé cestě pro chybějící informace.

Zjistěte si taky, jakou sazbu máte aktuálně sjednanou a jaké spotřebiče má HDO ovládat nebo by měl ovládat nově — ať jde o starý akumulační kotel, bojler, nebo nově třeba tepelné čerpadlo. Tahle informace určuje, jestli půjde jen o drobnou úpravu stávajícího zapojení, nebo o rozsáhlejší zásah s přidáním nového okruhu.

Pokud plánujete změnu kvůli připojení nového vysoce zátěžového spotřebiče, ozvěte se předem i distributorovi energie — může se stát, že bude potřeba navýšit hlavní jistič nebo změnit sazbu, což je jednání odděleně od samotné práce elektrikáře v domě.

§2Postup krok za krokem

1. Ověřte si aktuální stav — vyfoťte rozvaděč, poznamenejte si typ elektroměru a přítomnost přijímače HDO.
2. Kontaktujte elektrikáře s odpovídající kvalifikací a popište mu, co chcete změnit — novou sazbu, nový spotřebič řízený HDO, nebo úpravu stávajícího zapojení.
3. Elektrikář navrhne konkrétní schéma zapojení podle vašeho domu, počtu okruhů a požadovaného spotřebiče — obecné schéma z internetu se na váš konkrétní případ nedá jen tak přenést.
4. Pokud změna vyžaduje zásah do sazby nebo kapacity přípojky, vyřiďte to s distributorem energie souběžně s prací elektrikáře, ať se práce zbytečně neprotahuje čekáním.
5. Po dokončení práce si nechte od elektrikáře vysvětlit, co bylo změněno a jak nové zapojení funguje, ať víte, co dělat, když se něco v budoucnu neshoduje s očekáváním.

Samotné schéma, tedy přesné propojení jednotlivých svorek, jističů a přijímače HDO, je specifické pro každý dům a nedá se univerzálně nakreslit dopředu. Elektrikář ho navrhuje na místě podle stavu vaší instalace a podle požadavků distributora na dané připojení. Pokud se v domě zapojuje víc spotřebičů řízených HDO najednou, třeba starý akumulační kotel spolu s novým bojlerem, elektrikář rozhodne, jestli má smysl je spojit na jeden spínaný okruh, nebo je z technických důvodů oddělit — záleží na výkonu jednotlivých zařízení a na tom, jak jsou v čase vzájemně vytížená.

§3Nejčastější chyby a jak se jim vyhnout

Nejčastější chybou je snaha najít a použít univerzální schéma zapojení stažené odněkud z internetu bez ohledu na konkrétní typ elektroměru, rozvaděče a sazby. Zapojení se liší podle výrobce elektroměru, typu přijímače HDO i podle toho, kolik okruhů se má spínat, takže obecné schéma je nanejvýš orientační a nemělo by sloužit jako návod k svépomocnému zásahu.

Druhá běžná chyba je podcenění komunikace s distributorem energie před samotnou úpravou. Pokud se mění sazba nebo přidává okruh řízený HDO, distributor o tom musí vědět a často je potřeba upravit i smlouvu o odběru. Bez tohoto kroku se může stát, že i technicky správně zapojený systém nebude fungovat tak, jak čekáte, protože signál HDO nebude na daný okruh vůbec přicházet.

Podobně se stává, že si někdo domácí rozvaděč nechá upravit svépomocí nebo s pomocí neproškoleného známého — takové zapojení pak při revizi neprojde a musí se předělávat, což vyjde dráž, než kdyby se od začátku zavolal elektrikář s oprávněním.

Třetí chybou je zásah do části instalace, která patří distributorovi, tedy do samotného elektroměru nebo za plombu přijímače HDO. Tahle část není majetek domácnosti, i když stojí na vašem pozemku, a manipulace s ní je přestupek s rizikem pokuty, nehledě na to, že distributor po porušení plomby přestává ručit za stav svého zařízení.

Čtvrtá, méně zjevná chyba je zapojení nového zátěžového spotřebiče na okruh HDO bez ověření, jestli to kapacita přijímače a jističe zvládne. Přetížený okruh se pak chová nespolehlivě — spíná se zpožděním nebo vůbec, a hledání příčiny je zbytečně složité, když problém je jednoduše v podhodnoceném dimenzování. Podobný problém se objevuje i při zapojení bojleru, který bývá jedním z nejčastějších spotřebičů řízených právě přes HDO.

§4Co zvládnete sami a co ne

Sami zvládnete zjistit a poznamenat si základní informace o svém zapojení — typ elektroměru, přítomnost přijímače HDO, aktuální sazbu ze smlouvy s distributorem a fotodokumentaci stavu rozvaděče. Zvládnete i telefonické nebo online jednání s distributorem ohledně změny sazby nebo kapacity přípojky, to je administrativní krok, ne technický zásah.

Sami taky rozpoznáte základní příznak, že HDO nefunguje správně — třeba že bojler nehřeje v čase, kdy by podle sazby měl, nebo že se sazba na vyúčtování neshoduje s tím, co bylo sjednáno. Tohle je užitečný podnět pro elektrikáře nebo distributora, i když příčinu sami nezjistíte.

Naopak samotné zapojení, návrh schématu, propojení svorek v rozvaděči nebo jakýkoli zásah do přijímače HDO patří výhradně elektrikáři s odpovídající elektrotechnickou kvalifikací. Práce na vyhrazeném technickém zařízení, kam elektroinstalace domu spadá, vyžaduje oprávnění, a bez něj hrozí nejen riziko úrazu, ale i to, že provedená práce nebude uznaná při revizi nebo pojistné události.

Hranice mezi tím, co je majetek distributora, a tím, co je vaše domovní instalace, bývá vyznačená přímo ve smlouvě o připojení nebo se na ni zeptáte distributora telefonicky. U starších domů, kde tahle hranice není jasná, se vyplatí nechat si ji od elektrikáře při první návštěvě vysvětlit, než se do čehokoli pustíte — podobně jako u zapojení elektroměru samotného, kde platí stejné rozdělení kompetencí. Elektrikář vám zároveň řekne, jestli je pro plánovanou úpravu potřeba i součinnost s proudovým chráničem a jističem na daném okruhu, protože přidání nového spotřebiče někdy vyžaduje i úpravu ochranných prvků, ne jen samotné zapojení HDO.

§5Kolik času a peněz počítat

Konzultace a návrh schématu zapojení s elektrikářem obvykle zabere jednu návštěvu v řádu hodiny, u složitějších případů s víc spotřebiči řízenými HDO o něco déle. Samotná realizace, tedy propojení a zapojení, se u drobné úpravy vejde do jednoho dne, u rozsáhlejší přestavby rozvaděče počítejte i s víc dny podle rozsahu prací.

Cena drobné úpravy zapojení, třeba přidání jednoho okruhu řízeného HDO, se pohybuje řádově v nižších tisících korun, hlavně za práci elektrikáře a případný materiál jako jistič nebo stykač. Rozsáhlejší úprava s výměnou části rozvaděče nebo přidáním nového přijímače se pohybuje výš, v řádu vyšších tisíc korun.

K ceně práce elektrikáře může přibýt i poplatek distributora energie za úpravu sazby nebo za technické posouzení připojení nového spotřebiče, podle toho, o jak velkou změnu jde. Tenhle poplatek se řeší přímo s distributorem, ne s elektrikářem, a jeho výše se odvíjí od rozsahu požadované změny.

Pokud plánujete zásah v souvislosti s výměnou celého domovního rozvaděče, vyplatí se řešit zapojení HDO rovnou v rámci téhle větší práce, ne odděleně — ušetříte na výjezdu i na koordinaci mezi jednotlivými zásahy.

§6Jak poznat, že je to hotové dobře

Po dokončení práce si nechte od elektrikáře předvést, že spínaný okruh skutečně reaguje na signál HDO ve správný čas — u bojleru nebo akumulačního vytápění to poznáte podle toho, že zařízení běží v pásmu nízkého tarifu podle vaší sazby, ne kdykoli podle potřeby.

Zkontrolujte i vyúčtování po první periodě po úpravě — sazba a rozdělení spotřeby mezi vysoký a nízký tarif by mělo odpovídat tomu, co bylo domluveno s distributorem. Pokud se něco neshoduje, ozvěte se distributorovi i elektrikáři co nejdřív, dokud je snadné dohledat, kde se stala chyba.

Požádejte elektrikáře o stručný zápis nebo aspoň fotografii výsledného stavu rozvaděče s popisky, co bylo přidáno nebo změněno. Usnadní to případnou budoucí revizi i řešení dalších úprav, protože nebudete muset spoléhat jen na paměť, co přesně a kdy bylo uděláno.

Pokud úprava souvisela s revizí elektroinstalace, ověřte si, že nová revizní zpráva zahrnuje i změněnou část zapojení, ne jen původní stav. Platná a aktuální revizní zpráva je důležitá nejen kvůli bezpečnosti, ale i jako podklad pro pojišťovnu při případné škodní události.

?Časté otázky

schéma zapojení elektroměr a hdo, kde ho najdu pro svůj dům

Obecné schéma nenajdete použitelné pro každý dům, protože se liší podle typu elektroměru, přijímače HDO a počtu okruhů. Konkrétní zapojení pro váš dům navrhne elektrikář na místě podle stavu vaší instalace.

co je HDO a k čemu slouží

HDO, hromadné dálkové ovládání, je signál od distributora energie, kterým se přepínají tarify nebo spínají vybrané okruhy, typicky ohřev vody, v čase nízkého zatížení sítě. Umožňuje domácnosti čerpat výhodnější sazbu za elektřinu v daných hodinách.

kde je přijímač HDO umístěný

Přijímač HDO bývá v elektroměrovém rozvaděči spolu s elektroměrem, odkud vede řídicí kabel k ovládanému spotřebiči nebo okruhu v domovním rozvaděči. Přesné umístění se může lišit podle stáří a typu instalace.

schéma zapojení elektroměru, kdo ho smí měnit

Zapojení kolem elektroměru a přijímače HDO smí měnit jen elektrikář s odpovídající kvalifikací, část za plombou navíc jen distributor energie. Laik do tohoto zapojení sám nezasahuje.

proč bojler nehřeje v levném tarifu

Nejčastěji jde o špatně nastavené nebo nefunkční zapojení na okruh HDO, případně o neshodu mezi sjednanou sazbou a skutečným zapojením. Řešení je kontrola elektrikářem, který ověří, jestli signál HDO na daný okruh vůbec dochází.

kolik stojí úprava zapojení kvůli HDO

Drobná úprava, třeba přidání jednoho okruhu, se pohybuje řádově v nižších tisících korun za práci elektrikáře a materiál. Rozsáhlejší zásah do rozvaděče stojí víc, k tomu může přibýt poplatek distributora za změnu sazby.
