Elektroměrový rozvaděč: péče, revize a opravy

§1Jak často se o elektroměrový rozvaděč starat

Vizuální kontrolu zvládnete při každé procházce kolem domu, zabere sotva minutu. Sledujte tři věci: jestli dvířka pořádně dovírají a jde zámek zamknout, jestli je neporušená plomba na elektroměru a na jističi před ním, a jestli se v okolí netvoří vlhko nebo koroze. Stačí to dělat jednou za pár měsíců, u venkovních skříní vystavených počasí spíš jednou měsíčně, hlavně po delším období dešťů.

Odborná revize elektroinstalace je jiná záležitost — dělá ji revizní technik s příslušným oprávněním a termín dalšího termínu vám napíše přímo do revizní zprávy. U běžného rodinného domu bývá interval v řádu jednotek let, u bytových domů se společnou instalací ho určuje výbor SVJ podle doporučení technika. Nečekejte, až něco vypadne — revize odhalí uvolněný spoj nebo přehřívání dřív, než způsobí výpadek nebo požár. U pronajímaných nemovitostí je navíc dobré mít platnou revizní zprávu po ruce, pojišťovna se na ni při škodní události ptá jako na jednu z prvních věcí.

§2Běžná údržba krok za krokem

Než se pustíte do čehokoliv, ověřte si, kde je hranice mezi vaší instalací a majetkem distributora. Elektroměr, jeho svorky a plomby patří distributorovi, i když skříň stojí na vašem pozemku a vy jste ji platili. Do rozvaděče tedy smíte sahat jen na věci za elektroměrem, které jsou vaše — typicky hlavní domovní jistič nebo jistič přijímače HDO.

1. Otevřete dvířka a zkontrolujte, jestli je vše suché, bez pavučin a bez stop po hlodavcích.
2. Prohlédněte plomby na elektroměru — musí být celé, bez prasklin a bez stop po manipulaci.
3. Zkontrolujte, jestli hlavní jistič drží v poloze zapnuto a nejeví známky přehřátí, tedy zápach spáleniny nebo tmavé skvrny.
4. Otřete skříň zvenku vlhkým hadrem, u venkovních rozvaděčů zkontrolujte těsnění dvířek proti dešti.
5. Zkontrolujte, jestli jde zámek nebo klika bez problémů zavřít a odemknout.

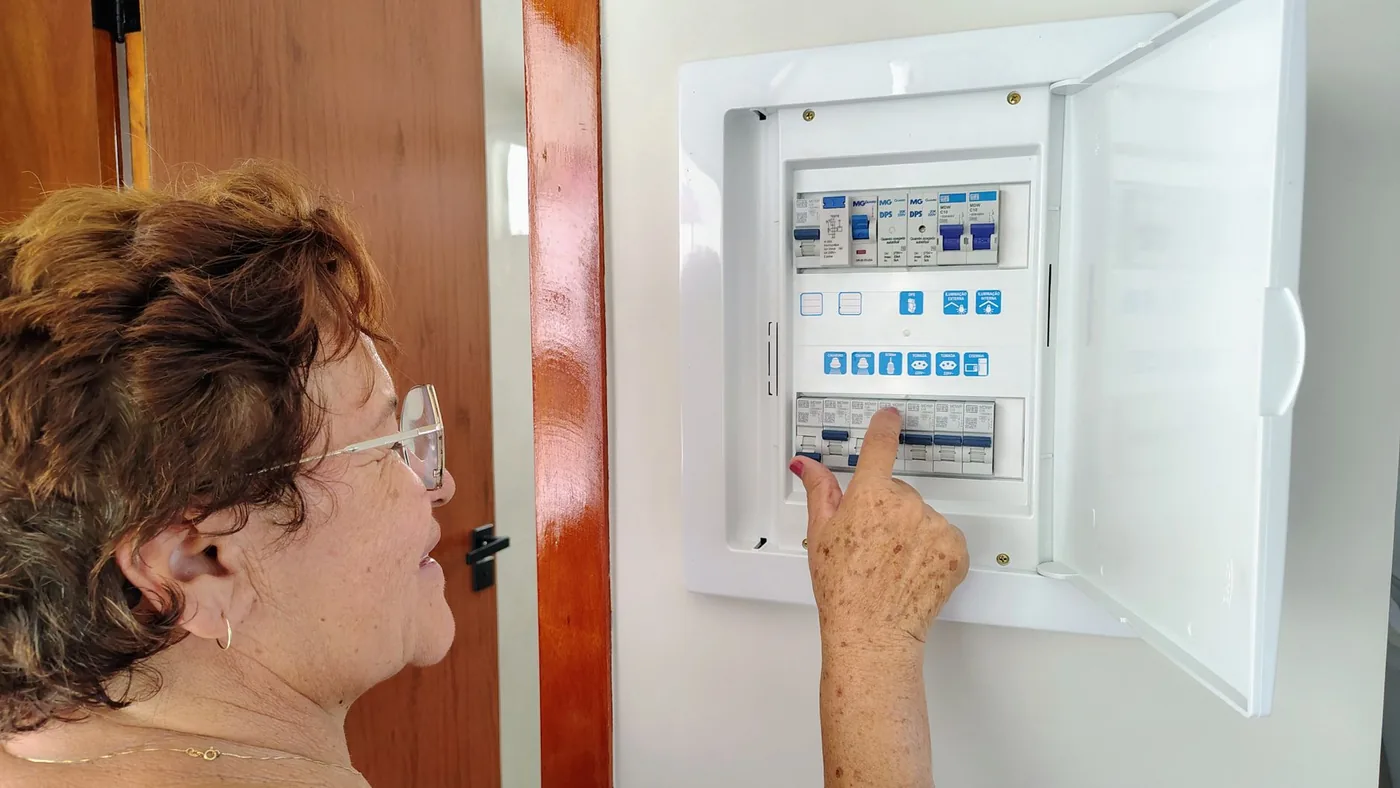

Pokud rozvaděč obsahuje i vaše vlastní jističe nebo proudový chránič, otestujte jednou za čas testovací tlačítko na chrániči — pokud po stisknutí nevypadne, chránič nefunguje a je potřeba ho vyměnit. Zapojením konkrétních jističů uvnitř skříně se podrobně zabývá zapojení elektroměrového rozvaděče v samostatném technickém návodu.

§3Nejčastější poruchy a jejich příznaky

Nejčastější stížností je vypadávající hlavní jistič. Většinou to signalizuje přetížení okruhu, vlhkost uvnitř skříně nebo přechodový odpor na některém spoji. Pokud jistič padá opakovaně a bez zjevné příčiny, jde o varovný signál, ne o náhodu — sami ho nezkoušejte donekonečna zapínat, mohli byste přehlédnout začínající zkrat. Elektroměrový rozvaděč bývá jen jednou částí většího celku, na který navazuje klasický domovní rozvaděč s jističi jednotlivých okruhů - obě skříně je při hledání příčiny poruchy dobré prohlédnout společně.

Druhá typická porucha je viditelné poškození skříně — praskliny v plastu po mrazu, koroze na plechových venkovních rozvaděčích nebo zborcený zámek po vandalismu. Takový stav ohrožuje ochranu proti dešti i proti dotyku živých částí, takže se neřeší donekonečna odkladem. Třetí skupinou jsou problémy se zapojením kolem elektroměru a přijímače HDO — pokud přestane fungovat přepínání sazby nebo se zdá, že se elektroměr netočí se spotřebou, nejde o vaši chybu v zapojení, ale o věc, kterou musí prověřit distributor, protože do svého zařízení nikoho jiného pouštět nemusí.

Jiskření, praskání nebo zápach spáleniny při otevření dvířek je vážný signál a znamená okamžité vypnutí hlavního jističe a přivolání elektrikáře. Se zapojením přepěťové ochrany v rozvaděči si sami neporadíte — pokud svítí indikace poruchy na svodiči, je potřeba vyměnit vložku nebo celý modul odborně.

§4Co zvládnete sami

Sami zvládnete vizuální kontrolu, čištění zvenku, dotažení viditelně povolených šroubů na krytu (ne uvnitř pod plombou) a znovuzapnutí hlavního jističe po jednorázovém výpadku. Pokud jistič vypadne znovu do pár minut, nezapínejte ho potřetí — to už je práce pro elektrikáře, ne pro trpělivost. Stejně tak zvládnete vyfotit stav skříně před tím, než zavoláte servis — usnadní to elektrikáři odhad, co s sebou vzít, a ušetří to druhou návštěvu.

Naopak sami neděláte nic uvnitř plomby distributora, nevyměňujete elektroměr, nezasahujete do zapojení HDO a neopravujete vlastními silami přepěťovou ochranu. Práce na rozvaděči patří odborníkovi s odpovídající elektrotechnickou kvalifikací a příslušným oprávněním — u domácího rozvaděče to platí i pro relativně jednoduchou výměnu jističe. Riziko úrazu proudem a riziko požáru z chybného zapojení jsou reálná, ne teoretická, a domácí pojišťovna se navíc při škodě může ptát, kdo zásah prováděl.

Hranici mezi domovní a distribuční částí, tedy kdo je za co v rozvaděči zodpovědný, najdete přímo na smlouvě o připojení nebo se zeptáte distributora telefonicky — je to rychlejší než hádat. U starších domů, kde nikdo přesně neví, jak je rozvaděč zapojený, se navíc vyplatí nechat si udělat pasportizaci elektroinstalace, než začnete cokoliv měnit.

§5Kdy volat servis a kolik to stojí

Elektrikáře volejte při opakovaném vypadávání jističe, viditelném poškození skříně, zápachu spáleniny, nefunkční přepěťové ochraně nebo po jakékoliv manipulaci, u které si nejste jistí, jestli je bezpečná. Pokud jde o samotný elektroměr nebo plombu, voláte distributora, ne soukromého elektrikáře — je to jeho majetek a výměnu si hradí sám.

Ceny se odvíjejí od rozsahu zásahu. Výjezd a drobná oprava, například dotažení spoje nebo výměna jističe, obvykle vyjde na stovky až nižší jednotky tisíc korun. Výměna přepěťové ochrany nebo proudového chrániče se pohybuje o něco výš, protože k ceně práce přičtete i cenu součástky. Kompletní výměna staršího rozvaděče za nový, včetně nových jističů a rozvodu, je pak investice v řádu vyšších tisíc až nižších desítek tisíc korun podle velikosti a počtu obvodů.

Revizi elektroinstalace si objednáváte samostatně u revizního technika, cena se odvíjí od velikosti nemovitosti a počtu obvodů, které se měří. Vyplatí se sjednat revizi i mimo povinný termín, pokud jste kupovali starší dům a nevíte, v jakém stavu rozvod skutečně je. Při výběru elektrikáře se ptejte na oprávnění k pracím na vyhrazených technických zařízeních — bez něj práci legálně dělat nesmí a v případě škody by pojišťovna mohla plnění krátit nebo odmítnout.

§6Jak prodloužit životnost rozvaděče

Nejvíc rozvaděčům škodí vlhkost. U venkovních skříní kontrolujte těsnění dvířek a odtokové otvory, ať se dovnitř nedostává dešťová voda a nezůstává tam stát. U rozvaděčů v suterénu nebo technické místnosti pomáhá udržovat prostor větraný a suchý, ideálně bez sousedství s pračkou nebo jiným zdrojem vlhka.

Druhá zásada je nezasahovat do plomb a neriskovat neoprávněné manipulace — porušená plomba znamená nejen pokutu, ale i to, že distributor přestane ručit za stav svého zařízení a při poruše to padne na vás. Pravidelná revize podle doporučení technika prodlužuje životnost celé instalace tím, že odhalí drobné závady dřív, než se z nich stane velký problém. Součástí revize bývá i kontrola dotažení svorek, protože povolený spoj se postupně zahřívá, opaluje a zkracuje životnost celého rozvaděče.

Poslední věc je nepřetěžovat obvody, na které je rozvaděč dimenzovaný. Pokud plánujete přidat výkonný spotřebič, třeba nabíječku elektromobilu nebo tepelné čerpadlo, poraďte se předem s elektrikářem, jestli stávající jistič a přívod kapacitu zvládnou — dodatečné navýšení hlavního jističe u distributora bývá jednodušší a levnější řešení než opakované výpadky a stárnutí komponent přetěžováním. Stejná opatrnost se hodí i u kombinace s stavebním rozvaděčem během rekonstrukce — dočasné napojení stavby často zatíží síť víc, než čekáte, a stojí za to probrat kapacitu předem, ne až když jistič začne padat. Pokud po revizi nebo po delší době provozu uvažujete o výměně starého elektroměru za nový, je to obvykle iniciativa distributora, ale ohlásit mu podezření na poruchu nebo požádat o kontrolu můžete i sami. Elektroměrový rozvaděč bývá napojený i na venkovní rozvaděč u hranice pozemku, takže při větší poruše se vyplatí zkontrolovat oba společně.

?Časté otázky

zapojení rozvaděče s chráničem schéma

Přesné schéma zapojení s chráničem se liší podle typu instalace a počtu okruhů, proto ho nekreslí laik, ale elektrikář na míru vašemu domu. Obecně platí, že proudový chránič se zapojuje za hlavní jistič a před podřazené jističe jednotlivých okruhů. Bezpečné a funkční zapojení vám ověří jedině revizní zpráva.

zapojení domovního rozvaděče

Domovní rozvaděč navazuje na elektroměrový rozvaděč a obsahuje jističe jednotlivých okruhů v domě, případně proudové chrániče. Jeho zapojení musí odpovídat projektu elektroinstalace a smí ho provádět jen osoba s elektrotechnickou kvalifikací.

co dělat, když padá hlavní jistič

Jednou zkuste jistič znovu zapnout — pokud drží, sledujte, jestli se problém neopakuje. Pokud vypadne znovu do pár minut nebo hodin, nezapínejte ho potřetí a zavolejte elektrikáře, protože jde nejspíš o přetížení, zkrat nebo vlhkost v rozvodu.

kdo smí sahat na elektroměr

Na elektroměr a jeho plomby smí sahat pouze pracovník distributora energie. Porušení plomby laikem je přestupek a hrozí za něj pokuta, navíc distributor po takovém zásahu neručí za stav zařízení.

zapojení přepěťové ochrany v rozvaděči

Přepěťová ochrana se zapojuje mezi hlavní jistič a rozvod v domě, aby zachytila napěťové špičky dřív, než se dostanou k citlivé elektronice. Instalaci i případnou výměnu vyhořelé vložky svěřte elektrikáři, sami jen sledujte indikaci poruchy na krytu modulu.

jak často kontrolovat elektroměrový rozvaděč

Vizuální kontrolu zvládnete sami při běžné procházce kolem domu, stačí jednou za pár měsíců. Odbornou revizi elektroinstalace dělá revizní technik podle lhůty uvedené v poslední revizní zprávě, u rodinných domů obvykle v řádu jednotek let.
