Proudový chránič s jističem: údržba a poruchy

§1Jak často se o proudový chránič s jističem starat

Proudový chránič s jističem, často označovaný i jako jistič s proudovým chráničem nebo pod zkratkou pro kombinovaný přístroj, hlídá dvě různé věci najednou — jistič část chrání okruh proti přetížení a zkratu, chráničová část hlídá únik proudu mimo obvod, který by mohl způsobit úraz elektrickým proudem. Právě proto potřebuje jinou péči než obyčejný jistič.

Funkci chráničové části doporučujeme testovat testovacím tlačítkem přímo na přístroji přibližně jednou za čtvrt roku. Tohle tlačítko simuluje únik proudu a přístroj by měl na něj zareagovat okamžitým vypnutím — pokud nevypne, chránič neplní svou bezpečnostní funkci, i když navenek vypadá v pořádku.

Vizuální kontrolu celého rozvaděče, včetně stavu krytu, popisků a mechanického stavu páček, stačí dělat jednou ročně, ideálně v rámci pravidelné revize elektroinstalace, kdy odborník prověří i to, co laik vizuálně nepozná, třeba stav vnitřních kontaktů a dotažení svorek uvnitř rozvaděče.

Frekvence testování má smysl zvýšit tam, kde je chránič vystaven náročnějším podmínkám — venkovní zásuvky, dílna s vlhkostí nebo prašným provozem, koupelna. V takových prostorech se doporučuje testovat funkci o něco častěji než ve zbytku domu, protože riziko úrazu elektrickým proudem je tam vyšší.

Pokud máte doma jistič 16A v kombinaci s chráničem, platí stejná pravidelnost testování jako u jiných hodnot — velikost jističové části neovlivňuje, jak často se má testovat chráničová funkce, tu je potřeba kontrolovat stejně bez ohledu na to, jak silný okruh přístroj hlídá.

§2Běžná údržba krok za krokem

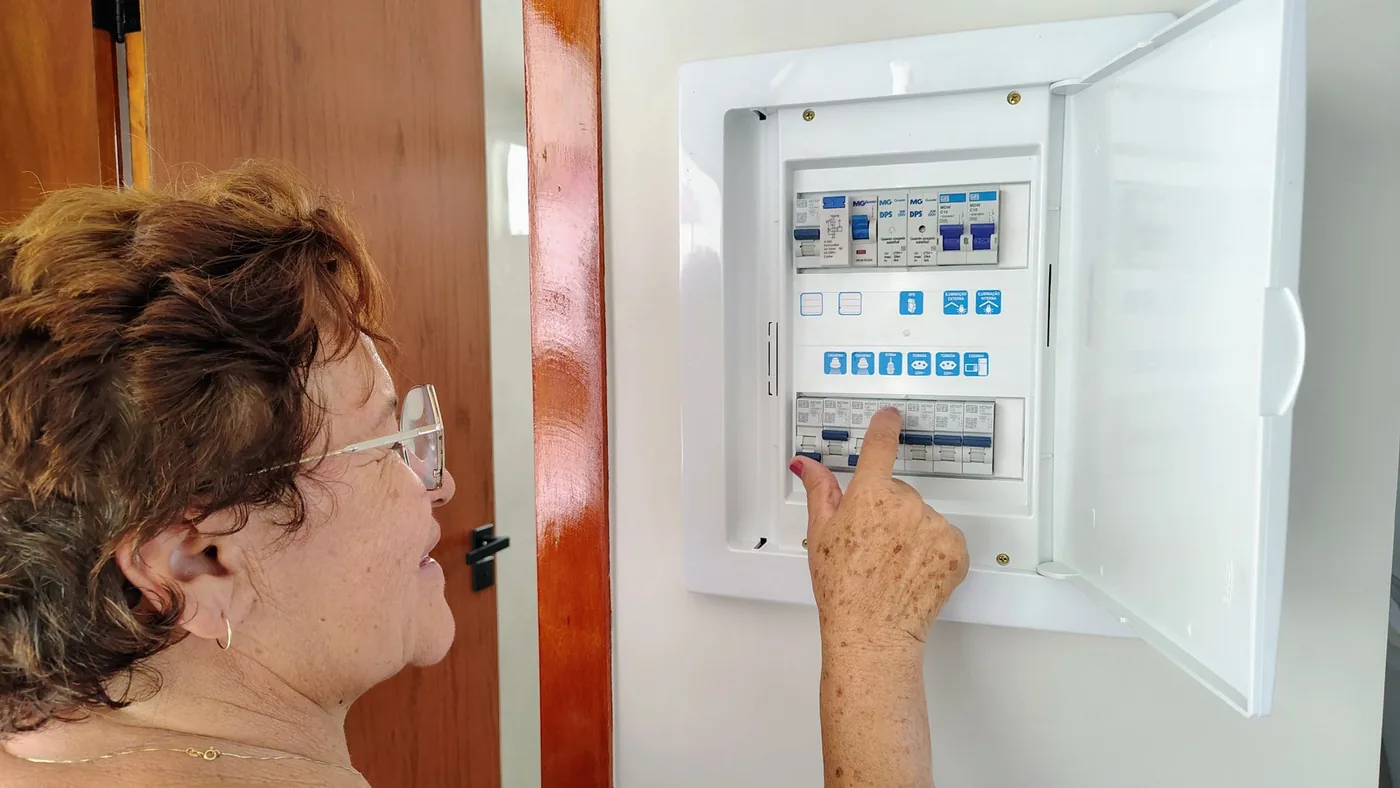

Prvním krokem je pravidelný test tlačítkem, o kterém jsme psali výše. Stiskněte testovací tlačítko na přístroji a sledujte, jestli okamžitě vypne přívod proudu do daného okruhu. Po testu přístroj jednoduše zapněte zpátky přepnutím páčky.

Druhým krokem je vizuální kontrola rozvaděče — nejsou vidět tmavé stopy po přehřátí, kryt není poškozený, páčky se dají plynule přepínat bez zadrhávání. Tuhle kontrolu zvládnete během pár minut a je to nejjednodušší způsob, jak odhalit začínající problém dřív, než se projeví poruchou.

Třetím krokem je sledování zátěže na okruhu, který chránič s jističem hlídá. Pokud na jeden okruh připojujete víc silných spotřebičů najednou, opakované vypínání jističové části je logický důsledek přetížení, ne porucha přístroje — řešením je přerozdělit zátěž, ne měnit přístroj za silnější, pokud na to kabeláž není dimenzovaná.

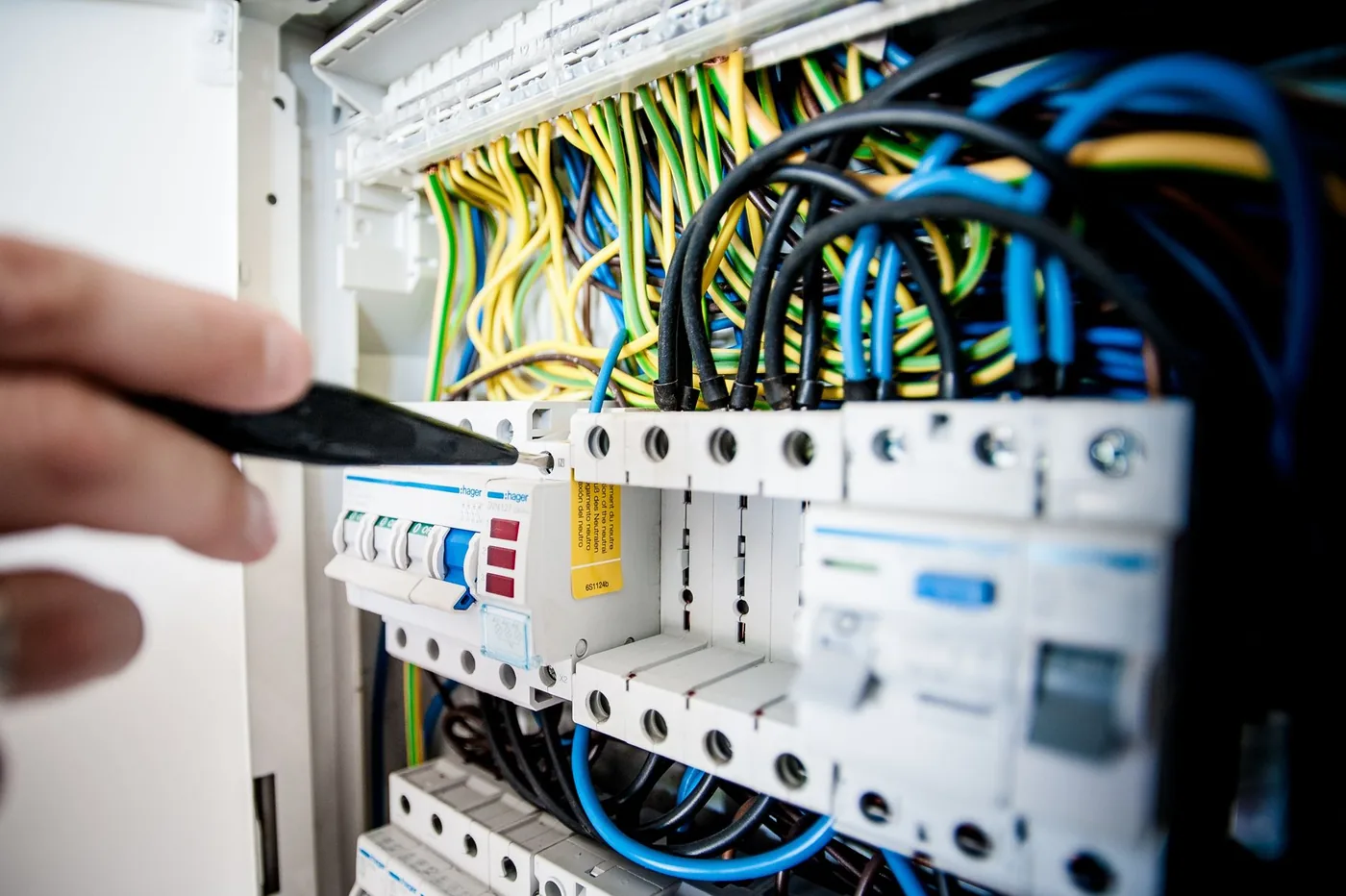

Čtvrtým krokem, který provádí výhradně elektrikář, je kontrola a dotažení svorek uvnitř rozvaděče při pravidelné revizi. Uvolněná svorka patří k hlavním příčinám přehřívání i u kombinovaných přístrojů, a laik ji vizuálně bez otevření krytu neodhalí.

Pátým, doplňkovým krokem je kontrola popisků jednotlivých okruhů v rozvaděči — pokud nevíte, který přístroj hlídá kterou místnost nebo zásuvku, ztrácíte při hledání příčiny vypnutí drahocenný čas. Přehledně popsaný rozvaděč usnadní diagnostiku vám i elektrikáři, kterého případně přizvete.

§3Nejčastější poruchy a jejich příznaky

Nejčastější příčinou, proč chránič s jističem vypíná, je svodový proud u vadného spotřebiče — přístroj nebo jeho kabel má poškozenou izolaci a část proudu uniká mimo obvod, což chránič správně vyhodnotí jako riziko a okruh vypne. Řešení je najít viníka postupným odpojováním spotřebičů, ne chránič opakovaně zapínat bez zjištění příčiny.

Druhá běžná příčina je vlhkost v instalaci nebo v samotném spotřebiči, typicky po zatečení nebo u venkovních zásuvek vystavených dešti. Vlhkost zhoršuje izolační vlastnosti a způsobuje svodový proud podobně jako mechanická vada, jen se projevuje víc v období deště nebo vyšší vlhkosti vzduchu.

Třetí skupina souvisí s přetížením jističové části, kdy na okruh připojíte víc spotřebičů, než jistič snese. Tady chránič nevypíná kvůli úniku proudu, ale kvůli klasickému přetížení, což se dá odlišit tak, že k vypnutí dochází vždy při stejné kombinaci zapnutých spotřebičů, ne nahodile.

Méně častá, ale závažnější je porucha samotného přístroje způsobená stárnutím — chránič vypíná i bez zjevné příčiny, nebo naopak při testu tlačítkem vůbec nevypne. Druhá varianta je nebezpečnější, protože přístroj v takovém případě neplní svou ochrannou funkci, a je nutné ho okamžitě vyměnit.

U starších domů se občas objevuje i kombinace víc příčin najednou — mírně zvýšený svodový proud způsobený stárnoucí izolací v celé instalaci, který sám o sobě chránič nevybaví, ale v součtu s dalším drobným únikem u konkrétního spotřebiče už ano. Tahle situace bývá obtížnější na diagnostiku, protože se projevuje nepravidelně a zdánlivě náhodně podle toho, jaké spotřebiče jsou zrovna zapnuté.

§4Co zvládnete sami

Test funkce chrániče testovacím tlačítkem a následné ruční zapnutí páčky po vybavení jsou operace určené přímo pro koncového uživatele, výrobci je doporučují provádět pravidelně a nevyžadují žádné nářadí ani odborné znalosti.

Sami zvládnete i základní diagnostiku formou postupného odpojování spotřebičů z okruhu, abyste zjistili, jestli vypínání souvisí s konkrétním zařízením. Pokud chránič po odpojení podezřelého spotřebiče přestane vypínat, máte jasno, co je viníkem, a stačí spotřebič nechat opravit nebo vyřadit.

Přerozdělení zátěže mezi okruhy a zásuvky, tedy nezapojovat víc silných spotřebičů najednou do stejné zásuvky nebo prodlužovacího kabelu, je taky bezpečná a levná úprava, kterou zvládnete bez elektrikáře.

Hranice svépomoci je jasná u čehokoli, co znamená otevření krytu rozvaděče, manipulaci se svorkami nebo samotnou výměnu přístroje. Tuhle práci musí provést elektrikář, protože jde o práci pod napětím nebo v jeho bezprostřední blízkosti a chyba může znamenat úraz nebo požár.

Užitečné je i vedení jednoduchého záznamu, kdy a při jaké činnosti k vypnutí došlo — jestli to bylo při zapnutí konkrétního spotřebiče, po dešti, nebo bez zjevné souvislosti. Tenhle záznam pak výrazně zrychlí práci elektrikáři, který podle vzorce vypínání snáz odhadne, kde příčinu hledat.

§5Kdy volat servis a kolik to stojí

Elektrikáře volejte, když chránič s jističem vypadává opakovaně i po odpojení podezřelých spotřebičů, když při testu tlačítkem nevypne přívod, když je vidět stopa po přehřátí na krytu, nebo když páčka nejde plynule přepínat.

Diagnostika příčiny opakovaného vypínání, pokud není zjevná na první pohled, stojí u elektrikáře řádově několik stovek korun za výjezd a zhodnocení. Samotná výměna vadného kombinovaného přístroje, včetně materiálu a práce, se pohybuje v rozmezí zhruba jednoho až tří tisíc korun podle typu přístroje a dostupnosti rozvaděče.

Pokud problém souvisí s celým okruhem, ne jen s přístrojem samotným — třeba poškozená kabeláž nebo vadná zásuvka, ze které svodový proud pochází — cena roste podle rozsahu opravy, klidně do řádu vyšších tisíc korun, hlavně pokud je potřeba vyměnit i část rozvodů.

Vyplatí se poptat víc elektrikářů a nechat si vysvětlit, proč přístroj vypíná, ne rovnou souhlasit s výměnou za dražší nebo výkonnější typ bez jasného zdůvodnění, proč to problém vyřeší. Dobrý elektrikář dokáže příčinu popsat srozumitelně, ne jen navrhnout výměnu.

§6Jak prodloužit životnost proudového chrániče s jističem

Nejvíc pro životnost přístroje uděláte pravidelným testováním funkce chrániče — přístroj, který se dlouho netestuje, má vyšší riziko, že mechanismus zůstane zaseklý nebo přestane spolehlivě fungovat, aniž byste to poznali dřív, než v kritické chvíli.

Druhý faktor je ochrana rozvaděče před vlhkostí a prachem. Přístroj umístěný ve vlhkém nebo prašném prostředí, třeba ve sklepě bez odvětrání nebo v garáži, degraduje rychleji než přístroj v suchém a čistém rozvaděči uvnitř bytu.

Třetí věc je nepřetěžovat okruh soustavně na hranici jeho kapacity. Přístroj, který pravidelně pracuje těsně pod hranicí vypnutí, se opotřebovává rychleji než ten, který má rezervu, i když formálně obě situace zvládá — víc o hodnotách a značení na jističích obecně najdete v samostatném přehledu.

Nakonec platí, že pravidelná revize elektrikářem, při které se zkontroluje dotažení svorek a stav vnitřních kontaktů, je jediná spolehlivá obrana proti skrytému opotřebení, které vizuálně sami nepoznáte. Kvalitní přístroj od ověřeného výrobce navíc při přiměřeném zatížení vydrží v provozu dlouhé roky bez potřeby výměny — správné zapojení jističe a chrániče a přehled toho, co smí dělat laik, najdete v samostatném článku.

Kombinovaný přístroj bývá umístěný přímo v domovním rozvaděči vedle dalších jističů, občas i v samostatném rozvaděči blíž místu spotřeby, třeba u elektroměrového rozvaděče. Bez ohledu na umístění platí, že přístup k němu by měl zůstat volný a přehledný, aby šel v případě potřeby rychle najít a otestovat.

?Časté otázky

proudový chránič s jističem 16a schéma zapojení jak funguje

Kombinovaný přístroj v sobě spojuje ochranu proti přetížení a zkratu, jako má běžný jistič, s ochranou proti úniku proudu mimo obvod, kterou zajišťuje chráničová část. Přesné schéma zapojení pro konkrétní typ přístroje najdete v dokumentaci výrobce, samotné zapojení ale vždy svěřte elektrikáři.

jak často testovat proudový chránič s jističem

Doporučuje se testovat funkci testovacím tlačítkem přibližně jednou za čtvrt roku. Chránič, který dlouho nikdo netestoval, může v kritické chvíli selhat, i když navenek vypadá v pořádku.

proč proudový chránič s jističem vypíná bez zjevného důvodu

Nejčastěji jde o skrytý svodový proud u vadného spotřebiče nebo poškozeného kabelu, případně o vlhkost v instalaci. Pokud chránič vypíná i po odpojení všech spotřebičů z okruhu, je pravděpodobně vadný a je na místě elektrikář.

jistič proudový chránič zapojení může udělat laik

Ne, zapojení nebo výměna kombinovaného přístroje znamená práci uvnitř rozvaděče se svorkami pod napětím, což je práce výhradně pro elektrikáře s odpovídající kvalifikací. Svépomocný zásah je bezpečnostní riziko a může mít i důsledky pro pojištění.

jaký je rozdíl mezi jističem a proudovým chráničem s jističem

Obyčejný jistič chrání jen proti přetížení a zkratu, kdežto kombinovaný přístroj přidává i ochranu proti úrazu elektrickým proudem díky sledování svodového proudu. Používá se hlavně na okruzích s vyšším rizikem, třeba v koupelně nebo u venkovních zásuvek.

jak dlouho vydrží proudový chránič s jističem

Kvalitní přístroj při přiměřeném zatížení a pravidelném testování vydrží v běžném provozu dlouhé roky. Životnost zkracuje hlavně dlouhodobé přetěžování okruhu, vlhké prostředí a zanedbané testování funkce.
