Zapojení bojleru: co zvládnete sami a co musí elektrikář

§1Podle čeho se rozhodnout

Zapojení bojleru na vodu se odvíjí hlavně od jeho výkonu a od toho, jestli chcete využít levnější sazbu elektřiny v nízkém tarifu přes HDO. Malý bojler s nízkým příkonem může jít na běžnou zásuvkovou přípojku, výkonnější zásobníkový bojler na vodu potřebuje pevné zapojení na samostatný okruh.

Druhá otázka je, jestli má bojler ohřívat vodu jen za nízkého tarifu, nebo kdykoli. To rozhoduje, jestli zapojení potřebuje stykač ovládaný přes HDO signál, nebo stačí přímé zapojení bez spínání zvenčí.

Co si připravit před rozhodováním

• Skutečný příkon bojleru z jeho štítku, ne odhad
• Informaci, jestli má elektroinstalace v domě volnou kapacitu na nový okruh
• Rozhodnutí, jestli chcete ohřev řídit podle nízkého tarifu nebo nechat bojler běžet kdykoli

Pokud bojler kupujete jako náhradu za starý spotřebič, není samozřejmé, že se dá jen vyměnit kus za kus na stejné kabeláži. Nový bojler může mít jiný příkon než ten původní, a pak stávající jištění a průřez kabelu nemusí odpovídat – to je potřeba ověřit ještě před objednáním montáže, ne až při ní.

§2Hlavní typy a pro koho se hodí

Přímé zapojení na samostatný jistič je nejjednodušší varianta – bojler je zapojen napevno a ohřívá vodu, kdykoli je potřeba, bez ohledu na sazbu elektřiny. Hodí se tam, kde není rozdíl mezi vysokým a nízkým tarifem nebo kde je potřeba mít teplou vodu jistě kdykoli.

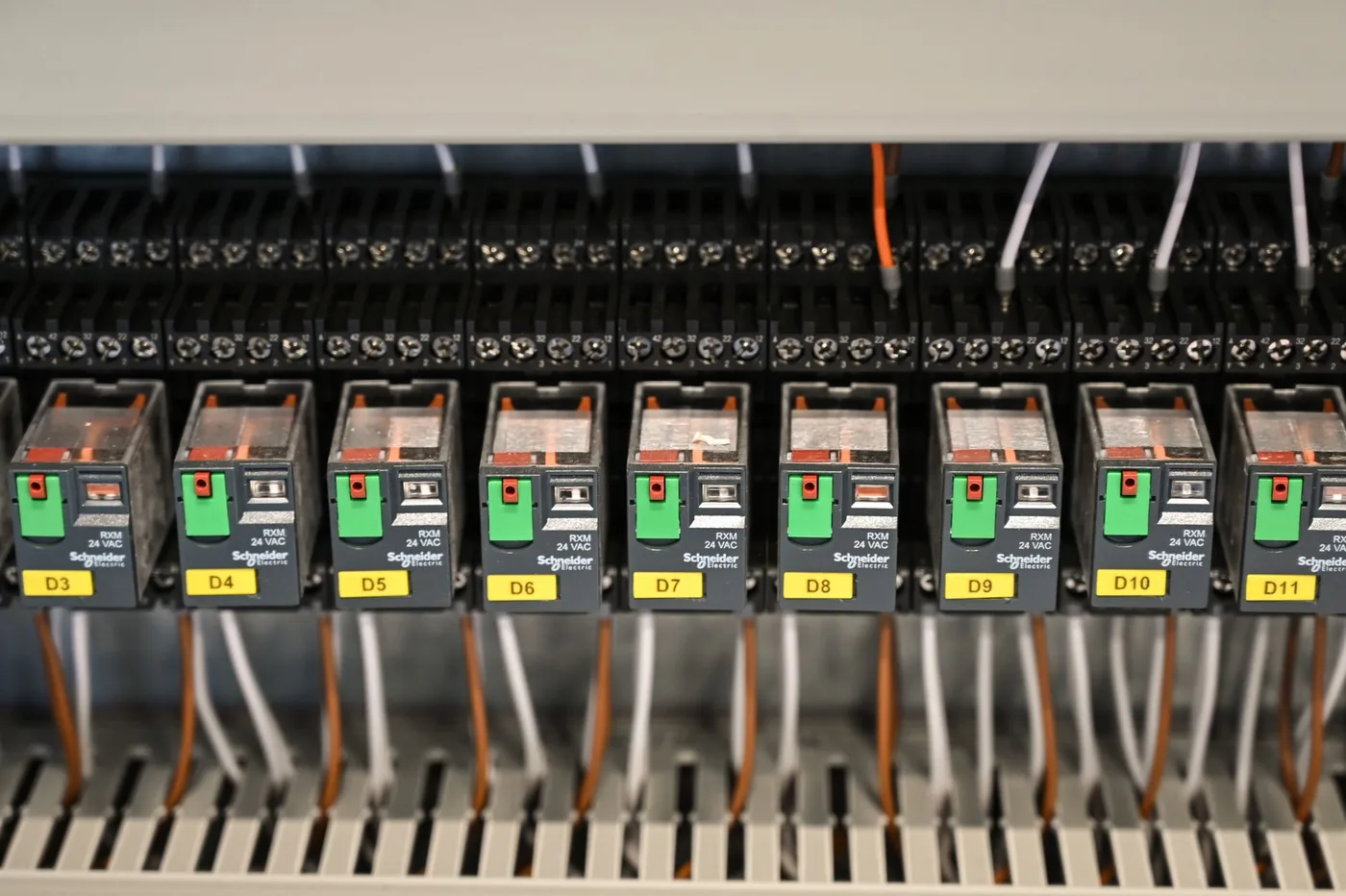

Zapojení přes stykač a HDO ovládá ohřev podle signálu od distributora, který přepíná mezi tarify. Bojler pak hřeje hlavně v levnějším čase, což je časté řešení u zásobníkových bojlerů s větším objemem, kde si domácnost vystačí s vodou ohřátou přes noc.

U bojleru s tepelným čerpadlem se k tomu přidává i zapojení řídicí elektroniky čerpadla – podrobněji v článku o bojleru s tepelným čerpadlem, kde je zapojení o něco složitější než u klasického elektrického bojleru.

Existuje i kombinované zapojení, kdy bojler běží primárně v nízkém tarifu, ale má i možnost dohřevu mimo něj, pokud voda dojde dřív, než přijde další levné období. Tohle řešení potřebuje o něco složitější schéma se dvěma větvemi ovládání, ale v domácnosti s nepravidelnou spotřebou vody se vyplatí, protože kombinuje úsporu s jistotou, že teplá voda nedojde.

Typ zapojení také ovlivňuje, jak rychle domácnost zareaguje na neplánovaný vyšší odběr, třeba když přijede návštěva na víc dní. U přímého zapojení stačí bojler nechat běžet o něco déle, u zapojení výhradně na nízký tarif je potřeba počkat na další levné období nebo mít možnost manuálního dohřevu, kterou ne každé schéma zapojení nabízí.

§3Parametry, které opravdu rozhodují

Velikost jističe a průřez přívodního kabelu se odvíjí od příkonu bojleru v kW. Poddimenzovaný kabel se zahřívá a je bezpečnostní riziko, předimenzovaný zase zbytečně prodražuje instalaci.

Co elektrikář kontroluje

• Příkon bojleru a odpovídající jištění
• Stav a typ přívodního kabelu
• Funkční uzemnění, které je u spotřebiče spojeného s vodou zásadní
• Případné zapojení stykače a signálu HDO, pokud má bojler běžet v nízkém tarifu

Uzemnění bývá u bojleru citlivé téma – spotřebič je v přímém kontaktu s vodou, takže funkční ochranné vodiče jsou tu důležitější než u běžného spotřebiče v kuchyni.

Dalším parametrem, na který elektrikář kouká, je proudový chránič v rozvaděči. U spotřebičů spojených s vodou je funkční proudový chránič klíčová pojistka proti úrazu, pokud by došlo k poruše izolace uvnitř bojleru. Starší elektroinstalace bez chráničů se při instalaci nového bojleru často doplňuje, i když se samotný okruh bojleru jinak neřeší.

§4Časté chyby při výběru

Nejčastější chyba je použít na zapojení bojleru běžný kabel z domácí elektroinstalace, který na deklarovaný výkon spotřebiče nestačí. Kabel se pak zahřívá a je to riziko požáru.

Druhá chyba je vynechat nebo špatně zapojit uzemnění – u spotřebiče, který ohřívá vodu, jde o jeden z nejdůležitějších bezpečnostních prvků vůbec.

Časté je i špatné zapojení stykače pro HDO, kdy bojler ohřívá i mimo nízký tarif a domácnost tak neušetří, i když si stykač pořídila právě kvůli úspoře. Zkontrolovat zapojení HDO má smysl i v souvislosti s celkovým schématem zapojení elektroměru a HDO v domě.

Poslední chyba je zapomenout na revizi po zapojení – bez ní nemáte doklad, že je instalace bezpečná, což se může vymstít při pojistné události.

Chybou bývá i svépomocná výměna bojleru za stejný typ bez kontroly stavu zapojení. I když nový spotřebič vypadá stejně jako starý, kabeláž a jištění mohly za dobu provozu zestárnout a nemusí odpovídat aktuálním požadavkům na bezpečnou instalaci. Výměna je proto vhodná chvíle nechat celé zapojení zkontrolovat, ne jen vyměnit krabici na zdi.

§5Kolik za to dát

Cena zapojení se odvíjí od toho, jestli elektrikář jen připojuje bojler na existující okruh, nebo je potřeba vést nový kabel a osadit nový jistič v rozvaděči. Jednoduché připojení na hotový okruh vyjde levněji než kompletní nový rozvod od rozvaděče až k bojleru.

Pokud chcete přidat i stykač pro HDO, počítejte s příplatkem za materiál a práci navíc oproti přímému zapojení. K celkové ceně vždy patří i revize, kterou byste neměli vynechat kvůli úspoře pár set korun.

Cenu ovlivňuje i vzdálenost mezi rozvaděčem a místem, kde bojler stojí. Krátká trasa v dosahu stávajícího vedení je levnější než situace, kdy se kabel musí vést přes celý byt nebo dům, případně i sekat do zdi, pokud vedení nejde vést jinak.

Pokud se zapojení dělá v rámci širší rekonstrukce, kdy se stejně otevírají zdi a mění rozvody, vyjde nové vedení k bojleru výrazně levněji než dodatečná úprava v hotovém interiéru. Proto se vyplatí zapojení bojleru naplánovat společně s dalšími elektrikářskými pracemi, ne ho řešit jako samostatnou akci až po dokončení oprav.

§6Kdy se vyplatí odborník

Zapojení bojleru na vodu nepatří mezi věci, které se dělají svépomocí. Kombinace elektřiny a vody, vysoký příkon a nutnost správného jištění znamenají, že chyba v zapojení může skončit úrazem nebo požárem, ne jen nefunkčním spotřebičem.

Elektrikář navíc po zapojení vystaví revizní zprávu, která potvrzuje, že instalace odpovídá bezpečnostním požadavkům. Bez ní se vystavujete riziku, že pojišťovna při škodě odmítne plnění.

Vyplatí se probrat s elektrikářem i budoucí údržbu – třeba čištění bojleru a výměnu anody, protože správné zapojení usnadňuje i pozdější servisní zásahy, kdy je potřeba bojler bezpečně odpojit od sítě.

Dobrý elektrikář zároveň umí poradit, jestli se dodatečné zapojení stykače pro HDO v konkrétním případě vůbec vyplatí. U domácnosti s malým rozdílem mezi tarify se investice do složitějšího zapojení nemusí nikdy vrátit, zatímco u domácnosti s vyšší spotřebou teplé vody může být úspora citelná už během první topné sezóny.

?Časté otázky

jak zapojit bojler na vodu

Malý bojler s nízkým příkonem lze zapojit do běžné zásuvky, výkonnější zásobníkový bojler potřebuje pevné zapojení na samostatný jistič odpovídající jeho příkonu. Samotné zapojení na elektrickou síť by měl provést elektrikář.

jak zapojit stykač na bojler

Stykač se zapojuje mezi přívod elektřiny a bojler tak, aby ho spínal podle signálu HDO od distributora. Přesné schéma se liší podle typu rozvaděče a elektroměru, proto je zapojení věcí elektrikáře, ne laické improvizace podle návodu z internetu.

musí mít bojler samostatný jistič

Výkonnější zásobníkové bojlery ano, samostatný jistič odpovídající příkonu spotřebiče je základní bezpečnostní požadavek. U malých bojlerů na běžnou zásuvku se řeší jištěním daného okruhu, které elektrikář ověří podle stavu instalace.

kolik stojí zapojení bojleru elektrikářem

Cena závisí na tom, jestli se připojuje na hotový okruh, nebo je potřeba vést nový kabel od rozvaděče a přidat jistič. K ceně práce se počítá i případná revize po zapojení.

dá se bojler zapojit bez elektrikáře

Není to bezpečné ani prakticky výhodné. Kombinace vysokého příkonu, blízkosti vody a nutnosti správně dimenzovaného jištění patří mezi práce, kde chyba může skončit úrazem, a bez revize navíc nemáte doklad o bezpečnosti instalace pro pojišťovnu.

co znamená schéma zapojení elektroměru a HDO pro bojler

Jde o to, jak je bojler propojený s okruhem řízeným signálem od distributora, aby se přepínal mezi vysokým a nízkým tarifem. Přesné schéma pro konkrétní dům navrhuje elektrikář podle typu rozvaděče, elektroměru a stáří elektroinstalace v domě.
