Stavební rozvaděč: údržba a poruchy

§1Jak často se o stavební rozvaděč starat

Stavební rozvaděč je na staveništi vystavený mnohem tvrdším podmínkám než domovní rozvod v obývacím pokoji — prachu, vlhkosti, teplotním výkyvům a častému mechanickému namáhání při zapojování a odpojování nářadí. Proto se pravidla péče liší od běžného domovního rozvaděče, který stojí v suchu a klidu, i od trvale instalovaného venkovního rozvaděče na fasádě domu. Nezaměňujte to ani s hydraulickým rozvaděčem, který přes podobný název neřeší elektřinu, ale rozvod topné vody v otopné soustavě.

Vizuální kontrolu — je kryt neporušený, nejsou vidět stopy po přehřátí, drží víko těsně — má smysl dělat prakticky před každým použitím, tedy klidně denně na aktivní stavbě. Zabere to méně než minutu a odhalí většinu problémů dřív, než způsobí výpadek nebo úraz.

Důkladnější kontrolu, při které zkontrolujete funkci proudových chráničů pomocí testovacího tlačítka a stav svorek uvnitř, doporučujeme provádět jednou za měsíc u rozvaděče v provozu, u venkovního provedení vystaveného počasí i častěji, zejména po dešti nebo výrazném mrazu, kdy vlhkost kondenzuje uvnitř skříně.

Stavební rozvaděč se zabudovaným měřením spotřeby, tedy stavební rozvaděč s elektroměrem podobný samostatnému elektroměrovému rozvaděči, vyžaduje navíc pravidelnou kontrolu odečtu, obvykle v intervalu, který si domluvíte s dodavatelem energie — často jde o měsíční nebo čtvrtletní odečty po dobu trvání stavby.

§2Běžná údržba krok za krokem

První krok je vždy odpojit rozvaděč od zdroje, než se do něj podíváte zevnitř — i jen kvůli otření prachu. Stavební rozvaděč 220V i třífázový 400V provoz obsahuje živé části, se kterými se nepracuje pod napětím, pokud nejste elektrikář.

Druhý krok je kontrola a případné otření vnějšího krytu a těsnění dveří. Nečistoty a prach v drážce těsnění jsou nejčastější důvod, proč rozvaděč přestane být vodotěsný, i když samotné těsnění je ještě v pořádku. Stačí ho otřít vlhkým hadříkem a nechat oschnout.

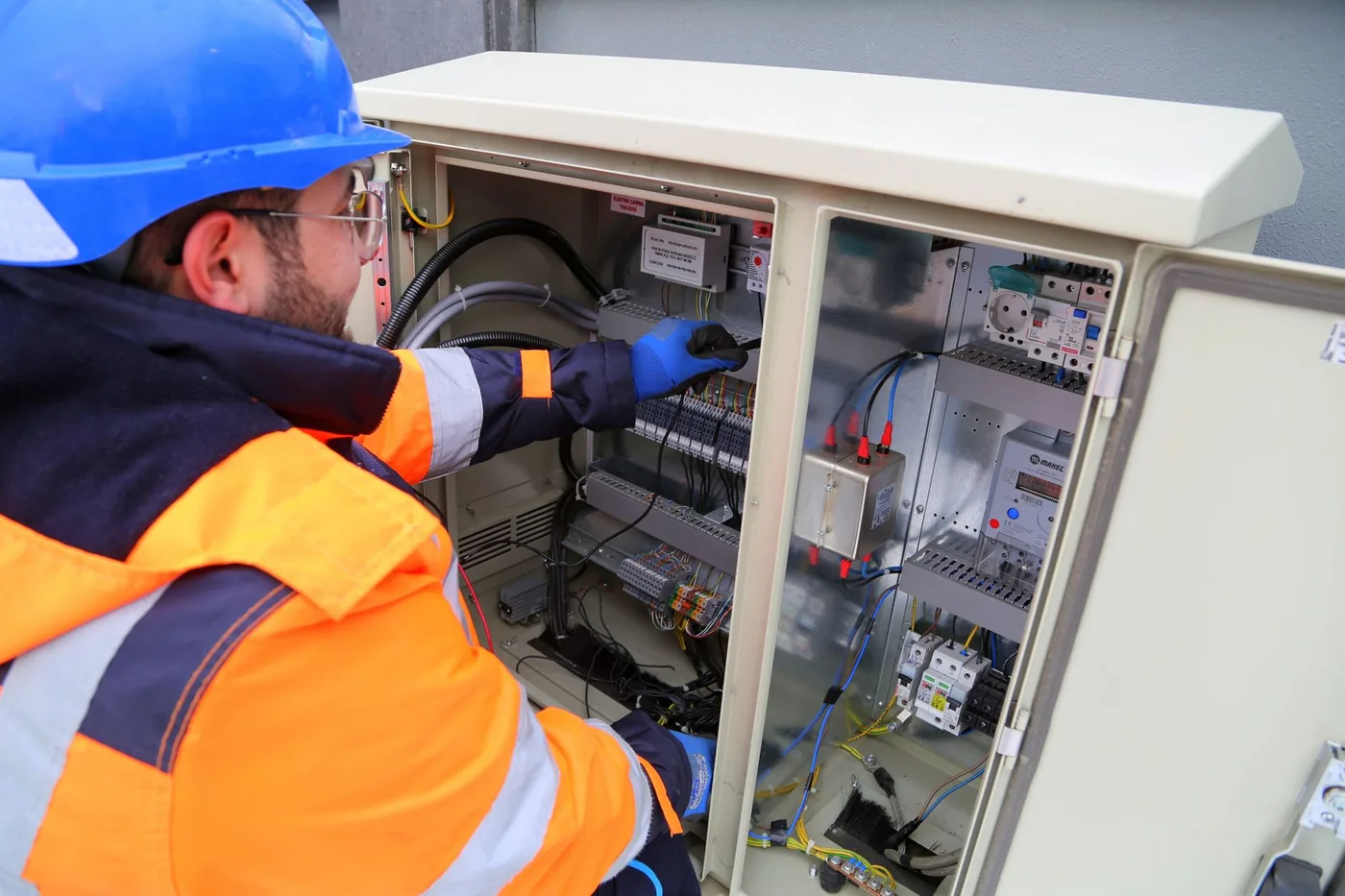

Třetí krok, který smí provádět jen elektrikář nebo osoba s odpovídající kvalifikací, je kontrola dotažení svorek uvnitř rozvaděče. Vibrace na staveništi a časté teplotní výkyvy způsobují, že se šroubové spoje postupně uvolňují, což je jedna z hlavních příčin přehřívání a požárů elektrických rozvodů. Doporučená frekvence této kontroly je jednou ročně, u intenzivně používaného stavebního rozvaděče i častěji.

Čtvrtý krok je test funkčnosti proudových chráničů pomocí testovacího tlačítka přímo na přístroji — po stisknutí by chránič měl okamžitě vypnout. Pokud nevypne, jde o vážnou závadu, kterou musí řešit elektrikář ještě předtím, než se na rozvaděč znovu něco zapojí.

§3Nejčastější poruchy a jejich příznaky

Nejčastěji hlášená porucha je vybavený proudový chránič, který se opakovaně vypíná bez zjevného důvodu. Příčinou bývá vlhkost v některém z připojených spotřebičů nebo prodlužovacím kabelu, méně často vadný samotný chránič. Pokud se chránič vybavuje i po odpojení všech spotřebičů, problém je v samotném rozvaděči nebo přívodním kabelu.

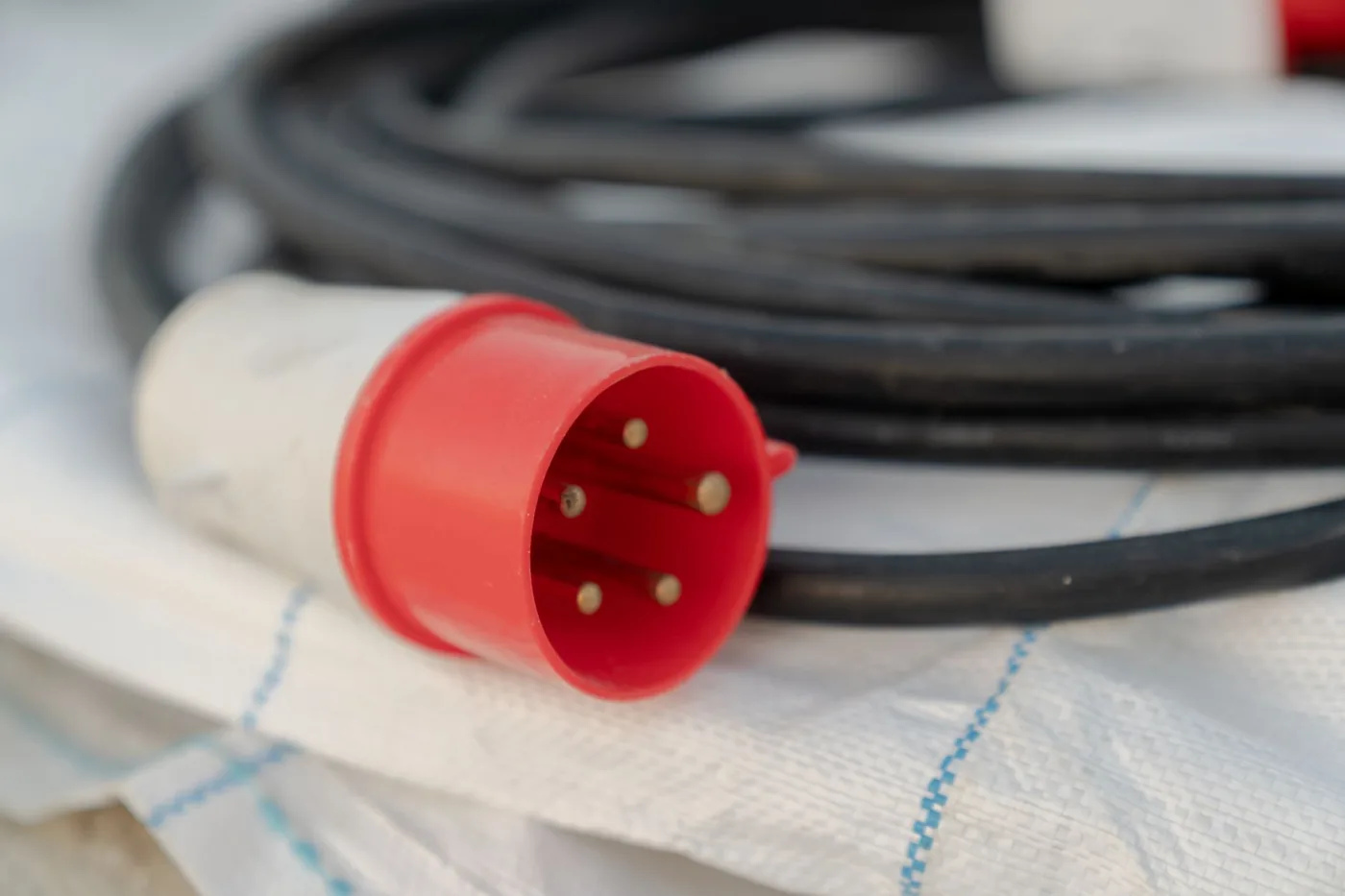

Druhá běžná potíž je uvolněná nebo poškozená zásuvka po opakovaném a hrubém zapojování nářadí v terénu. Zásuvky ve stavebním rozvaděči jsou konstruovány robustněji než domácí, ale při denním používání na stavbě se opotřebení projeví dřív, obvykle v horizontu jednoho až dvou sezón intenzivního provozu.

Třetí typická závada, hlavně u venkovního provedení, je koroze uvnitř skříně způsobená dlouhodobě netěsným krytem. Projevuje se zelenkavými nebo bílými usazeninami na kovových částech a v pokročilém stádiu ztrátou kontaktu ve svorkách. Řešení je vždy práce elektrikáře, protože poškozené vodiče je potřeba vyměnit, ne jen otřít.

Méně častá, ale nebezpečná porucha je přehřívání jističe nebo hlavního vypínače, poznatelné podle zápachu spáleniny nebo tmavých stop na plastu kolem přístroje. V takovém případě rozvaděč okamžitě odpojte od zdroje a kontaktujte elektrikáře, protože jde o riziko požáru. Podobný postup platí i při zapojení elektroměrového rozvaděče, kde se řeší stejné typy závad.

§4Co zvládnete sami

Vizuální kontrolu stavu krytu, těsnění a viditelných kabelů zvládne bez problému každý, kdo rozvaděč používá. Stejně tak si sami otřete prach a nečistoty na povrchu a otestujete proudový chránič testovacím tlačítkem — je to standardní součást přístroje určená přesně k tomu.

Sami zvládnete i běžné zapojování a odpojování povolených spotřebičů a nářadí do zásuvek rozvaděče, pokud dodržujete maximální proud uvedený na štítku jednotlivých zásuvek a jističů. Přetěžování jedné zásuvky víc, než je určeno, je jeden z nejčastějších důvodů vybavení jističe na stavbě.

Hranice svépomoci končí u čehokoli, co vyžaduje otevření krytu a manipulaci s vnitřní kabeláží — dotahování svorek, výměnu jističe nebo chrániče, řešení koroze. Tady jde nejen o riziko úrazu elektrickým proudem, ale i o to, že neodborný zásah do rozvaděče může znamenat neplatnost revize a problém s pojišťovnou při pojistné události.

Pokud si nejste jistí, jestli konkrétní úkon ještě spadá do svépomoci, platí jednoduché pravidlo: cokoli, k čemu potřebujete otevřít vnitřní kryt rozvaděče se svorkami, patří elektrikáři. Cokoli venku na povrchu — kontrola, čištění, testovací tlačítko — zvládnete sami.

§5Kdy volat servis a kolik to stojí

Elektrikáře volejte vždy, když se objeví zápach spáleniny, tmavé stopy na plastu, opakované vybavování jističe nebo chrániče bez jasné příčiny, nebo když je vidět koroze uvnitř skříně. Ve všech těchto případech rozvaděč nejdřív odpojte a dál ho nepoužívejte, dokud ho elektrikář nezkontroluje.

Cena diagnostiky a drobné opravy, jako je dotažení svorek nebo výměna jedné zásuvky, se obvykle pohybuje v řádu několika stovek korun plus doprava technika. Výměna vadného jističe nebo proudového chrániče včetně práce vyjde na částku v řádu jednoho až dvou tisíc korun podle typu přístroje.

Pokud stavební rozvaděč potřebuje kompletní revizi, což se u stavenišť dělá pravidelně a je to obvykle podmínka pro připojení k elektrické síti, počítejte s cenou v řádu jednoho až tří tisíc korun za revizní zprávu, podle rozsahu rozvaděče a počtu okruhů.

Výměna celého stavebního rozvaděče za nový, ať už jde o stavební rozvaděč 220V pro menší stavbu, nebo výkonnější třífázové provedení s měřením, se pohybuje v širokém rozmezí od nižších tisíc po vyšší desetitisíce korun v závislosti na počtu okruhů, krytí a tom, jestli obsahuje vlastní elektroměr.

§6Jak prodloužit životnost stavebního rozvaděče

Nejvíc pro životnost uděláte tím, že rozvaděč nebudete přetěžovat nad hodnotu uvedenou na štítku a nebudete do jedné zásuvky zapojovat víc nářadí přes rozdvojky, než je určeno. Přetěžování je hlavní příčina předčasného opotřebení jističů a zásuvek.

Druhý faktor je ochrana před počasím. I venkovní stavební rozvaděč s odpovídajícím krytím vydrží déle, když stojí na suchém místě mimo přímý dopad deště a mimo louže po vydatných srážkách. Podložka nebo mírně vyvýšené umístění stojí minimum práce a prodlouží životnost skříně i vnitřní elektroniky o roky.

Třetí věc je pravidelná kontrola těsnění, o které jsme psali výše. Rozvaděč, u kterého se jednou za pár měsíců zkontroluje a případně vyčistí těsnění dveří, vydrží v terénu srovnatelně dlouho jako rozvaděč používaný jen uvnitř budovy — u zanedbaného provedení naopak vlhkost dovnitř skříně prokazatelně zkracuje životnost o řadu let.

Při výběru nového rozvaděče se vyplatí sledovat stupeň krytí (IP kód) spíš než cenu nebo značku — vyšší krytí znamená lepší ochranu proti prachu a vodě a přímo se promítá do toho, jak dlouho rozvaděč vydrží ve venkovních podmínkách stavby. U rozvaděče, který zůstává na staveništi trvale, dává smysl investovat do vyššího krytí i za cenu vyšší pořizovací ceny. Vyplatí se to i proto, že výměna poškozeného rozvaděče v polovině stavby znamená nejen náklad na nový přístroj, ale i prostoj, kdy nejede žádné elektrické nářadí a stavba stojí.

Zkušenost z praxe ukazuje, že rozvaděče, které stojí volně na zemi nebo se opírají o materiál na staveništi, poškozuje hlavně náraz kolečka nebo stavebního stroje. Pevné ukotvení ke sloupku nebo konstrukci, byť provizorní, riziko mechanického poškození výrazně sníží a je to investice v řádu desítek minut práce, ne peněz. Stejně jako se řeší ochrana majetku v hotové domácnosti přes kameru v bytě a v domě, i na aktivní stavbě se vyplatí zvážit alespoň provizorní kamerový dohled, hlavně pokud na staveništi zůstává nářadí přes noc.

?Časté otázky

stavební rozvaděč venkovní jaké má mít krytí

Pro venkovní použití na stavbě se doporučuje vyšší stupeň krytí proti vodě a prachu, protože rozvaděč je vystavený dešti i mechanickému poškození. Konkrétní hodnotu krytí uvádí výrobce na štítku a čím vyšší číslo, tím lepší ochrana.

stavební rozvaděč s elektroměrem k čemu slouží

Umožňuje samostatně měřit spotřebu elektřiny na staveništi odděleně od trvalého odběrného místa, což je obvykle podmínka dodavatele energie pro dočasné připojení stavby k síti.

jak často testovat proudový chránič na stavebním rozvaděči

Testovací tlačítko na proudovém chrániči má smysl stisknout jednou za měsíc u aktivně používaného rozvaděče, aby se ověřilo, že chránič skutečně vypne. Pokud nevypne, jde o závadu, kterou musí posoudit elektrikář.

kolik stojí revize stavebního rozvaděče

Revize se obvykle pohybuje v řádu jednoho až tří tisíc korun podle počtu okruhů a rozsahu rozvaděče. Bez platné revize řada dodavatelů energie připojení stavby k síti odmítne.

stavební elektro rozvaděč jak zapojit

Připojení k hlavnímu přívodu a zapojení uvnitř rozvaděče je práce pro elektrikáře s odpovídající kvalifikací, sami zvládnete jen zapojování nářadí do hotových zásuvek na povrchu.

proč vypadává jistič na stavebním rozvaděči

Nejčastěji jde o přetížení, kdy je do jedné zásuvky nebo okruhu zapojeno víc nářadí, než jistič snese, případně o vlhkost v některém z připojených spotřebičů. Pokud jistič vypadává i bez zátěže, je pravděpodobně vadný a je potřeba ho vyměnit.
