Hydraulický rozvaděč — co dělat, když zlobí

§1Jak často se o to starat

Hydraulický rozvaděč patří k prvkům topné soustavy, které fungují bez zásahu dlouho, pokud je celý systém správně napuštěný a odvzdušněný. Pozornost si zaslouží hlavně na začátku topné sezóny, kdy se ověřuje, jestli všechny napojené okruhy vytápění fungují rovnoměrně.

Kontrolu tlaku v topném systému a stavu odvzdušnění na rozvaděči má smysl provádět v pravidelných intervalech, obvykle jednou za měsíc v topné sezóně a před jejím startem na podzim. Nejde o zařízení, které vyžaduje denní péči, ale zanedbaná kontrola se projeví postupným zhoršováním výkonu jednotlivých okruhů.

Nezaměňovat s elektrickým rozvaděčem

V domě bývá kromě hydraulického rozvaděče i klasický domovní elektrický rozvaděč, který s tímto zařízením nemá společné vůbec nic kromě podobného názvu. Zatímco elektrický rozvaděč rozvádí proud přes jističe, hydraulický rozvaděč rozvádí horkou vodu přes potrubí a čerpadla — péče i rizika jsou u obou naprosto odlišná.

Sezónní kontrola před topnou sezónou

Na podzim, ještě před prvním zátopem, se vyplatí zkontrolovat tlak v systému, zkusit odvzdušnit všechny okruhy a ověřit, jestli všechna oběhová čerpadla naskočí bez problému. Tohle je i vhodná chvíle na kontrolu, jestli se od minulé sezóny neobjevila drobná netěsnost na spojích, kterou snáz odhalíte v klidu bez tlaku vytápění naplno zapnutého.

§2Běžná údržba krok za krokem

Údržba hydraulického rozvaděče se soustředí na kontrolu tlaku, odvzdušnění a rovnoměrného chodu jednotlivých okruhů.

Co dělat pravidelně

• Kontrolovat tlak topné vody na manometru a doplňovat podle pokynů topenáře, pokud klesne pod doporučenou hodnotu
• Odvzdušňovat jednotlivé větve, pokud jsou radiátory nebo podlahové okruhy studenější než ostatní
• Sledovat, jestli oběhová čerpadla na jednotlivých okruzích běží bez neobvyklého hluku
• Kontrolovat těsnost spojů a ventilů na rozvaděči, hlavně po delší odstávce topení

Odvzdušnění se provádí přes odvzdušňovací ventilky přímo na rozvaděči nebo na koncích jednotlivých okruhů. Pokud se vzduch v systému objevuje opakovaně i po odvzdušnění, jde obvykle o signál, že do systému vzduch neustále přistupuje, například netěsností nebo nesprávně nastaveným doplňováním vody.

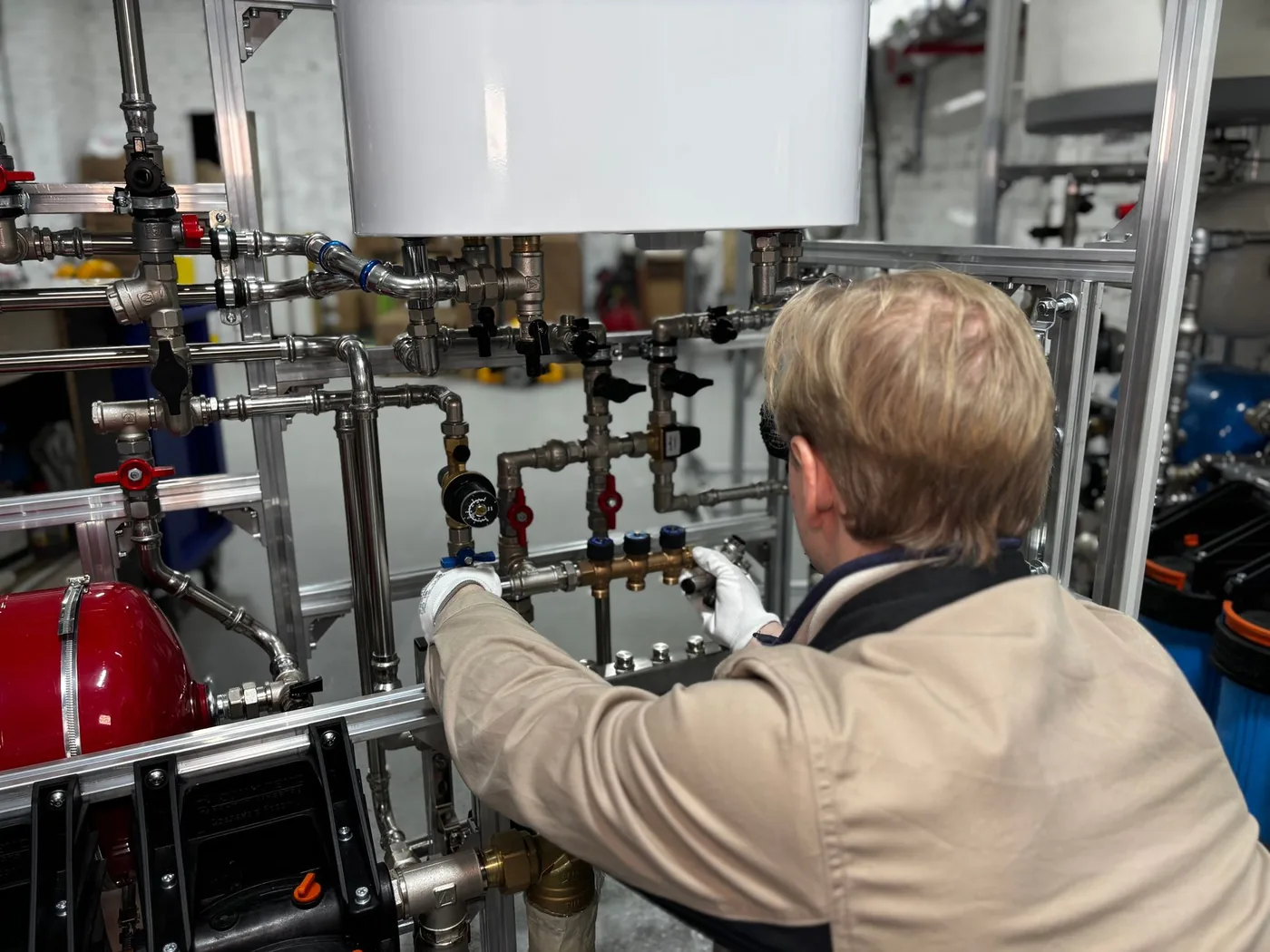

Nastavení jednotlivých okruhů

Hydraulický rozvaděč obvykle umožňuje nastavit průtok pro každý okruh zvlášť, ať už jde o radiátory, podlahové vytápění nebo ohřev vody. Toto nastavení se dělá při zprovoznění systému a mění se jen výjimečně, třeba při přidání nového okruhu nebo při přestavbě části vytápění.

Čištění filtru a nečistot v systému

Pokud je na přívodu k rozvaděči osazený filtr proti nečistotám, vyplatí se ho jednou za rok zkontrolovat a v případě potřeby vyčistit, hlavně po prvním roce provozu nového systému, kdy se v potrubí ještě usazují drobné zbytky po montáži. Zanesený filtr omezuje průtok a projeví se stejně jako vzduch v systému — sníženým výkonem některého okruhu.

§3Nejčastější poruchy a jejich příznaky

Poruchy hydraulického rozvaděče se většinou projeví jako nerovnoměrné vytápění, ne jako viditelná porucha samotného zařízení.

Studený jeden okruh, ostatní fungují

Nejčastější stížnost bývá, že jeden okruh vytápění, třeba podlahové topení v jedné místnosti, zůstává studený, zatímco ostatní fungují normálně. Příčinou bývá vzduch v daném okruhu, špatně nastavený průtok, nebo vadné čerpadlo příslušné větve.

Nedostatečný výkon celého systému

Pokud je studený celý systém, ne jen jeden okruh, problém obvykle není v samotném rozvaděči, ale ve zdroji tepla nebo v hydraulickém oddělení mezi kotlovým a topným okruhem. Rozvaděč v takovém případě jen přenáší nedostatek tepla, který vzniká jinde v soustavě.

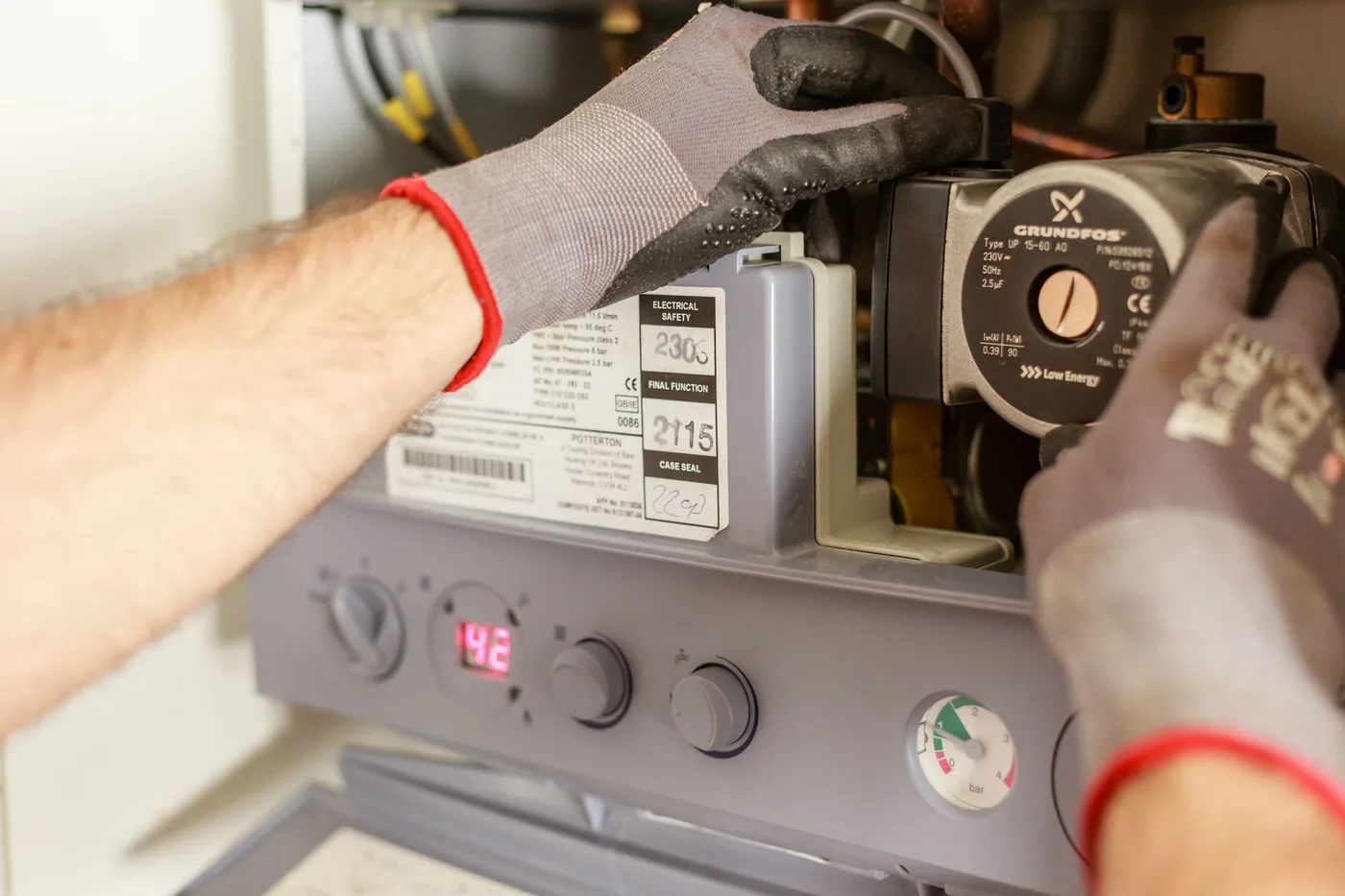

Hlučné čerpadlo nebo bublání v potrubí

Bublání a hluk v potrubí u rozvaděče téměř vždy signalizují vzduch v systému, který se nedostatečně odvzdušňuje. Hlučné čerpadlo může signalizovat i opotřebené ložisko nebo usazeniny uvnitř, které brání plynulému chodu.

Netěsnost na spojích

Starší rozvaděče, hlavně kovové, mohou časem začít prosakovat na šroubových spojích nebo ventilech. Drobná netěsnost se projeví vlhkou skvrnou nebo kapkami vody kolem rozvaděče a je potřeba ji řešit dřív, než dojde k výraznějšímu úbytku tlaku v celém systému.

§4Co zvládnete sami

Základní kontrola a drobné úkony u hydraulického rozvaděče jsou bezpečné i pro laika, pokud nejde o zásah do samotného zapojení.

Co je bezpečné dělat sami

• Kontrola tlaku na manometru a porovnání s doporučenou hodnotou od topenáře
• Odvzdušnění jednotlivých okruhů přes odvzdušňovací ventilky
• Vizuální kontrola spojů a ventilů kvůli případné vlhkosti nebo netěsnosti
• Poslech čerpadel kvůli neobvyklému hluku nebo vibracím

Doplňování vody do topného systému má smysl dělat opatrně a podle pokynů, které dal topenář při instalaci, protože nesprávné doplňování může do systému zanést nový vzduch nebo narušit tlakovou rovnováhu.

Co nechat na topenáři

Nastavení průtoku jednotlivých okruhů, výměna čerpadla, oprava netěsnosti na rozvaděči nebo jakýkoliv zásah do zapojení patří do rukou topenáře. Podobně jako u elektroměrového rozvaděče, kde smí zasahovat jen oprávněná osoba, i tady platí, že amatérský zásah může narušit funkčnost celého topného systému.

§5Kdy volat servis a kolik to stojí

Topenáře má smysl zavolat, když se problém neváže na jeden jednoduše odvzdušnitelný okruh, nebo když se stav opakovaně vrací.

Signály pro zavolání servisu

• Jeden nebo víc okruhů zůstává studených i po opakovaném odvzdušnění
• Tlak v systému opakovaně klesá i po doplnění vody
• Na rozvaděči je vidět vlhkost nebo únik vody
• Čerpadlo je hlučné, nebo přestává fungovat úplně

Běžný servisní výjezd s kontrolou a seřízením hydraulického rozvaděče stojí v řádu nižších tisíc korun včetně práce. Výměna vadného čerpadla na jednom z okruhů vyjde ve vyšších jednotkách tisíc korun podle výkonu a typu čerpadla.

Kdy jde o dražší zásah

Pokud je potřeba vyměnit celý hydraulický rozvaděč, třeba kvůli korozi u starších kovových typů nebo kvůli rozšíření systému o další okruhy, cena se pohybuje ve vyšších tisících až nižších desítkách tisíc korun podle rozsahu a počtu napojených okruhů. Součástí bývá i nové vyvážení celé topné soustavy po instalaci.

Co ovlivňuje výslednou cenu servisu

Cena zásahu se odvíjí hlavně od toho, jestli jde o rutinní kontrolu a seřízení, nebo o řešení skryté netěsnosti, kterou je nejdřív potřeba dohledat. Dohledávání netěsnosti v rozsáhlejším systému s víc okruhy trvá déle a promítá se do vyšší ceny práce, i když samotná oprava je nakonec drobná.

§6Jak prodloužit životnost

Hydraulický rozvaděč má při správné péči dlouhou životnost, protože jde o poměrně jednoduché zařízení bez elektroniky, které je náchylné hlavně na kvalitu topné vody a mechanické opotřebení spojů.

Kvalita topné vody

Nekvalitní nebo často doplňovaná voda s vysokým obsahem minerálů urychluje usazování vodního kamene uvnitř rozvaděče a čerpadel, což časem snižuje jejich výkon a životnost. Doplňování vody by mělo být spíš výjimkou než pravidlem — časté doplňování obvykle signalizuje skrytou netěsnost, kterou je potřeba najít a opravit.

Pravidelné odvzdušnění

Vzduch v systému nejen snižuje výkon vytápění, ale dlouhodobě urychluje korozi kovových částí rozvaděče a čerpadel. Pravidelné odvzdušnění na začátku topné sezóny a po každém větším zásahu do systému patří k nejlevnějším a nejúčinnějším způsobům, jak životnost prodloužit.

Odborná kontrola při přestavbách

Při jakékoliv úpravě topného systému, ať už jde o přidání nového okruhu nebo výměnu zdroje tepla, se vyplatí nechat hydraulický rozvaděč zkontrolovat a případně přenastavit. Podobně jako u venkovního rozvaděče, kde se stav kontroluje hlavně po úpravách okolí, i tady platí, že drobná kontrola po zásahu předchází dražším poruchám později.

Souvislost s výběrem topení

Volba typu vytápění v jednotlivých místnostech, třeba u topení do koupelny, ovlivňuje i to, jak je hydraulický rozvaděč zatížený a jak často je potřeba jednotlivé okruhy seřizovat. Systémy s víc různými typy topných těles v jednom okruhu bývají na vyvážení náročnější než jednotné řešení.

Izolace potrubí kolem rozvaděče

Nedostatečně izolované potrubí v okolí rozvaděče zbytečně ztrácí teplo do kotelny nebo technické místnosti místo toho, aby ho přeneslo do vytápěných místností. Kvalitní izolace navíc chrání potrubí před kondenzací vlhkosti, která by časem mohla urychlit korozi kovových částí rozvaděče i spojů.

?Časté otázky

co je hydraulický rozvaděč

Je to prvek topné soustavy, který rozděluje topnou vodu mezi jednotlivé okruhy vytápění a hydraulicky odděluje kotlový okruh od okruhů se spotřebiči tepla. Nemá nic společného s elektrickým domovním rozvaděčem.

jak zapojit hydraulický rozvaděč

Zapojení hydraulického rozvaděče je práce pro topenáře, protože vyžaduje správné nastavení průtoku pro každý okruh a napojení na zdroj tepla podle projektu vytápění. Amatérské zapojení riskuje nerovnoměrné vytápění nebo poškození systému.

proč je studený jeden okruh na hydraulickém rozvaděči

Nejčastější příčinou je vzduch v daném okruhu, špatně nastavený průtok nebo vadné čerpadlo příslušné větve. Prvním krokem je zkusit okruh odvzdušnit přes ventilek přímo na rozvaděči.

hydraulický rozvaděč dvojčinný co to znamená

Termín dvojčinný se běžně používá i mimo topení, například u hydrauliky pracovních strojů, kde označuje válec ovládaný tlakem v obou směrech. V kontextu domovního vytápění se s tímto označením setkáte málokdy, protože tam jde o odlišný typ zařízení.

kolik stojí servis hydraulického rozvaděče

Běžný servisní výjezd s kontrolou a seřízením stojí v řádu nižších tisíc korun. Výměna vadného čerpadla nebo celého rozvaděče vyjde dráž, ve vyšších jednotkách až nižších desítkách tisíc korun podle rozsahu zásahu.

jak často odvzdušnit hydraulický rozvaděč

Odvzdušnění se doporučuje na začátku topné sezóny a vždy po jakémkoliv zásahu do topného systému, například po doplnění vody nebo po opravě. Pokud se vzduch v systému objevuje opakovaně i mimo tyto situace, jde o signál skryté netěsnosti.
